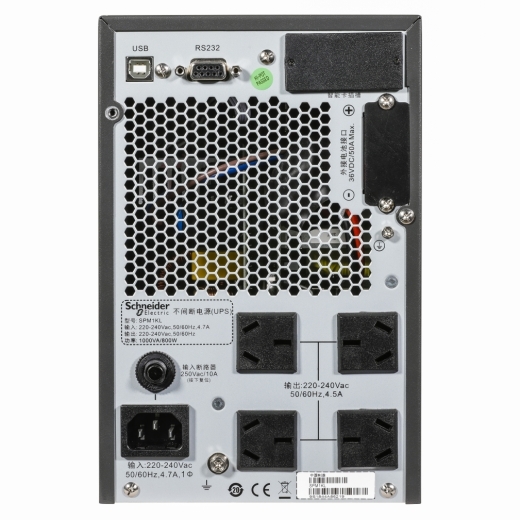

怎樣正確使用施耐德ups電源?ups常見故障分析
施耐德ups就是APCups,UPS就是不間斷電源,是將蓄電池與主機相連接,通過主機逆變器等模塊電路將直流電轉換成市電的系統設備.那么他的安裝步驟是什么?ups常見的故障一商用電源時UPS輸出正常,沒有商用電源時蜂鳴器響,沒有輸出;二電池電壓偏低,但開機充電十幾個小時,電池電壓仍然不起來等故障.今天就讓小編詳細說明一下"如何正確的施耐德ups電源?ups常見故障分析".
一、正確的對APCUPS電源安裝步驟
1.設備抵達現場后確認所要安裝的UPS型號、電池的型號、數量,以便準備所要攜帶的工具及電源線、電池連接線.
2.準備好安裝所需工具:這里需要沖擊鉆一臺,膨脹絲數顆,以及電工用基本工具.
3.安裝APCUPS電源,安裝位置為車間的南墻壁上.
4.安裝電池連接線:
a、確定并固定好電池柜后,確定電池在電池柜中的正負極方向,然后安裝電池.
b、連接電池連線,最后流出正負極接線,正極要接入到主機柜空氣開關上.
c、查看電池柜里沒有無關的東西后,蓋好電池柜上蓋并用螺絲擰緊.
d、在從電池柜將電池線連接到主機之前,要用萬用表測量電池的電壓,正負極出線有沒有接反.
5.主機的安裝接線:
a、連接APCUPS電源的輸入、輸出以及電池柜到主機之間的電池連線.
b、用萬用表測量主機接線端子上的連接線;目的,檢查是否有短路的現象.
c、斷開主機上的市電輸入、輸出、電池的開關,分別合上配電柜的輸入開關、以及柜上的電池開關;目的,測量電壓是否有異常.
6.主機的開機.
7.接入負載.
8.清理安裝現場的衛生,將包裝紙盒清理干凈.
9.保存好隨機附件(說明書,合格證),并做簡單培訓開關機、維護等
(1)用電源時UPS輸出正常,沒有商用電源時蜂鳴器響,沒有輸出
故障分析:從現象到電池和逆變器故障,可以檢查以下程序:
1.檢查電池電壓以查看電池是否充電不足.如果電池未完全充電,請檢查電池本身是否有故障或充電電路是否有故障.
2.如果電池工作電壓正常,請檢查變頻器驅動電路是否正常工作.如果驅動電路的輸出正常,則變頻器損壞.
3.如果逆變器驅動電路工作不正常,請檢查波形發生電路是否有PWM控制信號輸出.如果有控制信號輸出,故障位于逆變器驅動電路中.
4.如果波形發生電路沒有PWM控制信號輸出,請檢查輸出是否因保護電路工作而受阻,如果是,請找出保護原因;
5.如果保護電路不工作,工作電壓正常,波形發生電路沒有PWM波形輸出,則波形發生電路損壞.
上述故障排除順序也可以顛倒,有時可以更快找到故障.
(2)電池電壓偏低,但開機充電十幾個小時,電池電壓仍然不起來
故障分析:從現象到電池或充電電路故障,請檢查以下步驟:
1,檢查充電電路的輸入輸出電壓是否正常;
2.如果充電電路的輸入正常且輸出異常,請斷開電池并進行測試.如果仍然不正常,則充電電路出現故障.
3.如果在電池斷開后充電電路的輸入和輸出正常,則表示電池由于長期不充電,過度放電或已經處于使用壽命而損壞.
(3)逆變器對功率放大器的功率級一對功率晶體管造成損害,替換同一類型的晶體管,運行一段時間后再燒毀,因為電流過大,造成電流過大
1,過流保護失效.當變頻器輸出過流時,過流保護電路不工作;
2.脈寬調制(PWM)組件故障,兩個互補波形輸出不對稱,一個導通時間長,另一個導通時間短,兩臂不平衡,兩個臂同時導通,導致兩個損壞的管子
3.功率管參數有很大不同.此時,即使輸入對稱波形,輸出也會不對稱.波形將被輸出變壓器偏置,這將導致磁通不平衡.積累會導致變壓器飽和,電流會突然增加.電力管道,一個燃燒,另一個燃燒.
(4)UPS啟動,面板上無顯示,UPS不工作
故障分析:從故障現象來看,故障在市電輸入,電池和電源檢測部分以及電池電壓檢測電路中:
1.檢查主電源輸入保險絲是否燒壞;
2.如果電源輸入保險絲完好無損,請檢查電池保險是否燒毀,因為某些UPS會在電池電壓未被檢測到時自動關閉UPS的所有輸出和顯示.
3.如果電池狀況良好,請檢查電源檢測電路是否正常工作.如果主電源檢測電路工作不正常,并且UPS沒有主電源啟動功能,apcups電源也將關閉所有輸出和顯示.
4.如果城市檢測電路工作正常,檢查電池電壓檢測電路是否正常.
